Магнетизация коробки с бейнблейдом в хексблейд.(6 вариаций)

Достаточно сложная работа, сразу скажу, если не дружите с линейкой и скальпелем, лучше не берите, а отдайте тому кто дружит:).

Нам понадобится:

1)сверла 2мм, 3мм,4мм,10мм

2)острый модельный нож

3)пластикард или пластик толщиной 3-5мм

4)эпоксилин\тамия путти\зеленка оно же гринстафф

5)хорошее настроение xD

Вот так выглядит собранная основа танка, все остальное держится на магнитах.

Рекомендую корпус собрать в виде - отдельно траки, отдельно задняя часть, отдельно корпус. и склеить уже после установки магнитов.

Сразу устанавливаем в траки магниты 3х2 мм в углубления = в центр.

Так же 3х2мм в углубления сверху. Все магниты должны быть установлены с одной полярностью. Повторяем данную процедуру с обеих сторон танка.

Так же сразу вклеиваем направляющие изнутри треков, я использовал для этого полоску пластика, можно так же использовать литник. Для понимания куда вклеивать - собираем без клея корпус танка (траки уже склеены должны быть), и сверху ставим либо башню либо бронепластину (та на которой снизу решетка, а сверху заклепки)

и по ней снизу отчерчиваем на направляющие.

Далее ставим большие магниты под башню. Замерять место установки нужно следующим образом, собираем башню, ставим ее на направляющие и смотрим какое место в центре перекрывается в крайних положения башни.

Делаем пометку на верхней части, и ставим два магнита 10х2 мм, таким образом они будут перекрываться башней в любом положении и не будут видны стороннему наблюдателю.

Далее вырезаем кусочек пластика под размер башни

и ставим 4 магнита так, чтобы при присоединении башни к корпусу каждая пара при разных положениях башни магнитилась к магнитам установленны в траках.

И сразу клеим к выступу на задней части башни два квадратика пластика, под магниты 3х2 мм (сами магниты пока не ставьте).

 Пристыковываем ту самую бронеплиту и там где она прилегает к башне делаем дырочку под магниты (я делал сквозную, чтобы не замерять линейкой расстояния)

То же самое делаем при обратном креплении плиты.

Должно получиться вот так, причем плита должна крепится как таким образом, так и обратным.

В верхней задней части танка ставим магнитик 3х2 мм, центруем по арочному выступу.

Ставим магнит 3х2мм в верхнюю крышку (состоит из двух деталей, предварительно их склеиваем).

В закрытом варианте с перевернутой бронеплитой.

Возвращаемся к бронеплите, теперь мы ее будем ставить в переднюю часть танка.

Измеряем на передней части танка место под установку двух магнитов 3х2мм.

Ставим магниты в переднюю часть так, чтобы плита стыковалась также как на фото ниже.

Далее ставим магнитики в пристройку для пехоты в задней части танка.

Тут я использовал магниты 2х2 и 2х1 мм. Описывать как замерять не буду, на фото видно где и как они стоят.

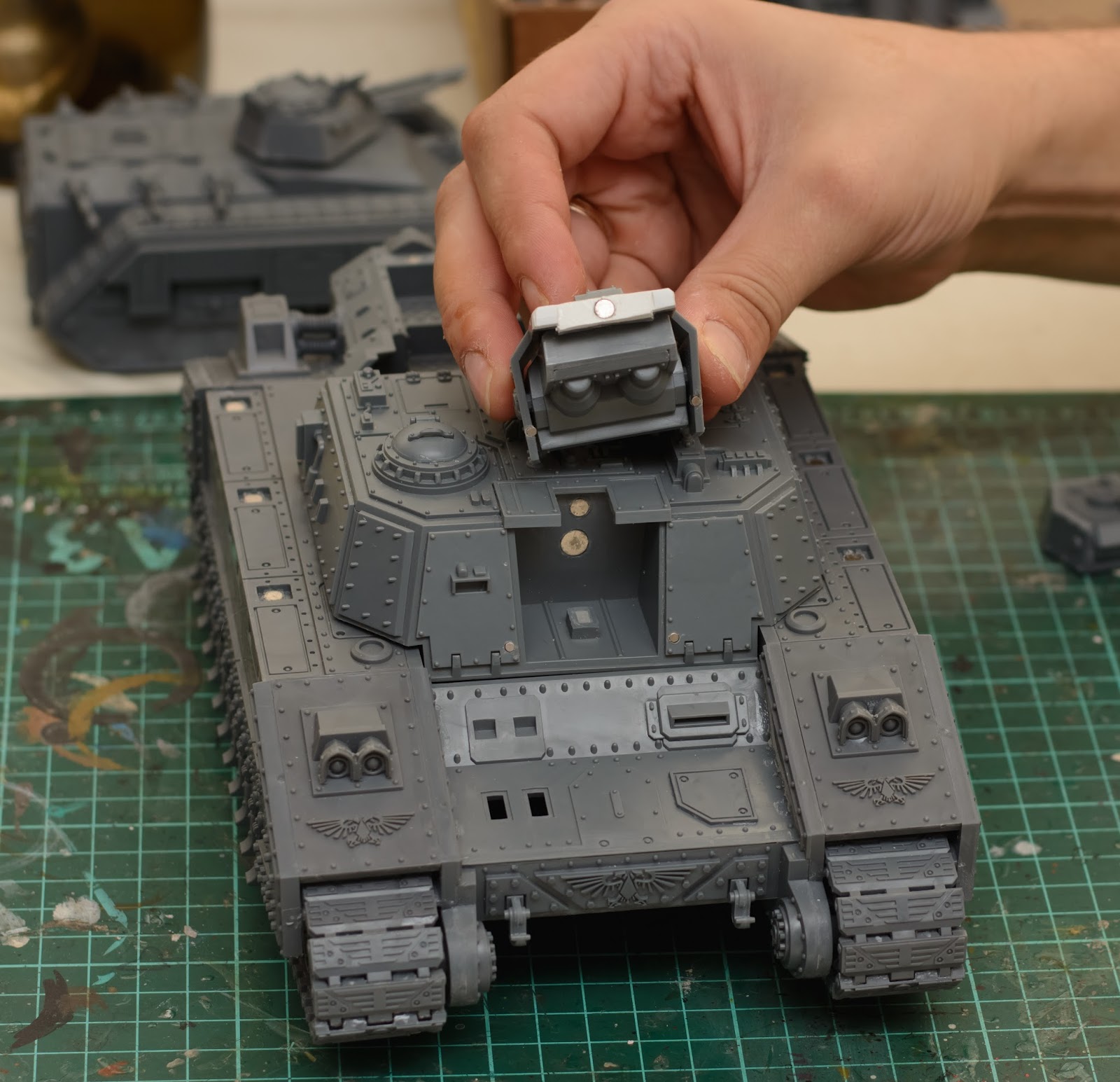

Далее крепим к башне пушку вулкан, в серединке сверху (я чуть промазал xD) ставим магнитик 4х2 мм.

В собранный заранее вулкан ставим магнитик 4х1 мм. Я так же для укрепления и отсутствия люфта поставил по 2 магнита с 2х сторон в защитный кожух (см. фото).

Вот таким образом.

В принципе это почти готовая модификация номер 1 (Штормлорд).

Далее спиливаем направляющий выступ в нижней части крепления орудия к башне, примерно до середины (ps-можно не спиливать, но мне так удобнее-он меньше сдирает краску, и не цепляется при смене орудия)

Собираем основу главного орудия, не приклеивая переднюю часть, заднюю часть заделываем листом пластика 2 мм. Аккуратно обрезаем пластик по краям, и вырезаем прорезь под направляющую.

Ставим магнит 4х2 в центр  основы под главный калибр, и в башню соответственно (для упрощения - можно просверлить пластик насквозь  и путем прикладывания основы к башне - разметить место установки магнита).

Перед приклейкой передней части орудия, с внутренней стороны нужно установить магнит 10х2мм (лучше 2 штуки подряд, для лучшего притяжения), к сожалению фото данного момента нет,(на фото ниже, видно как должно быть) т.к. гайд писался уже после магнетизации танка.

Получился вариант 2. Бейнхаммер.

Далее ставим магнитик в носовую часть главного орудия, я немного нарастил выступ для более плотного контакта с магнитом в основе главного орудия.

Почти готовый вариант 3. (Думхаммер)

Ставим 10х2 магнит в пушку для штормсворда.

Держится за счет магнитного притяжения, без контакта магнитов.

Вариант 4. Штормсворд

Пушку для бейнсворда можно просто втыкать без магнита в основание, а можно поставить магнит.

5. Бейнсворд

Для шадоусворда так же, можно обойтись без магнита, но так как в носовой части магнит уже стоит, я решил добавить немного эпоксилина внутрь ствола и поставить там тоже магнитик 4х2мм

6 Шадоусворд.

Мне кажется, я что то забыл:), а именно спонсоны. Объяснять как ставить просто магниты я уже не буду, просто приложу фото. Нужно же оставить место для творчества?



Гайд сделан для Студии покраски миниатюр Liber Daemonica , при публикации в других источниках просьба указывать авторство и ссылку на группу ЛиберДемоника.
